破碎設備也稱碎石設備，作為礦石加工的主力設備，可針對各種大小不一礦石，軟、中等及高硬度石料進行破碎，得到不同規格石子，以滿足各工業領域使用需求，而隨著行業不斷發展，設備種類越來越多，具體破碎設備型號規格有哪些？下面已經整理好，供大家參考。

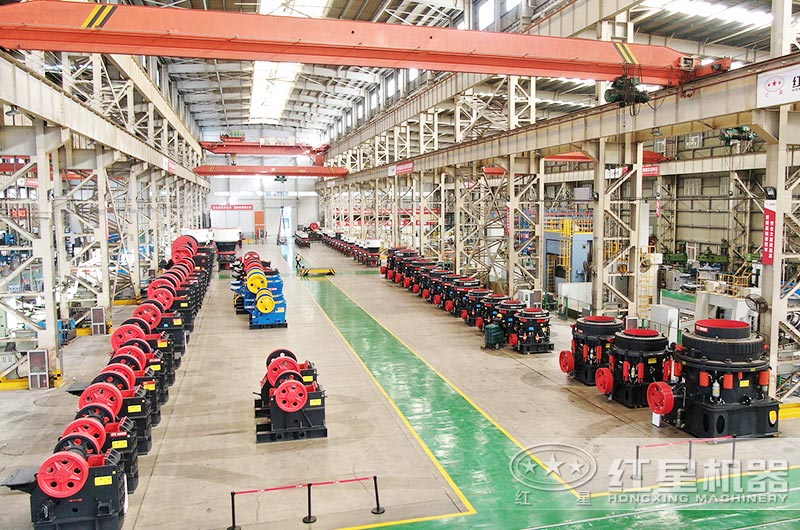

破碎設備圖片

破碎設備型號規格有哪些？

關于破碎設備，市場上存在各式各樣的，根據不同的分類標準，大致有十幾種類型，有上百種型號規格，綜合來說顎式破碎機、反擊式破碎機、圓錐破碎機、錘式破碎機等，效果更好一些，也更能滿足大眾需求。

01粗碎設備（初級破碎）

①：顎式破碎機

?型號示例?：

PE250×400、PE400×600、PE500×750 、CJ106、CJ125等（產量1-1280t/h）

?特點?：適用于各種硬度大塊礦石，通過電機驅動偏心軸使動顎做周期性的往復運動，形成對物料的擠壓、劈裂作用完成工作，其破碎腔深、不會出現死區，優化運動參數，下部沖程大，破碎比更大，同時采用楔塊調整排料口，成品可調整、粒度均勻，電機座和主機一體化結構，使安裝簡便、節約占用空間。

顎式破碎機圖片

02中細碎設備（二段破碎）

①：反擊式破碎機

型號示例?：

PF-1007、PF-1214、PF-1315、CI1110、CI1316、CI2023等（產量30-2000t/h）

特點?：適用于中等硬度及以下石料的中細作業，通過高速旋轉的轉子驅動板錘，對送入破碎腔的石料進行撞擊破碎，隨后，在反擊板上經歷二次沖擊、摩擦及折斷過程，實現細致破碎，設備特有的楔塊固定系統確保了板錘在轉子高速運轉狀態下的穩定性和可靠性，此外，內置的調節裝置便于調整出料粒度，確保了成品石料形狀、粒型好。

反擊式破碎機圖片

②：圓錐破碎機

型號示例?：

Φ900、HPM300、HPM500、SC160S、SC315等（產量12-2181t/h）

特點?：適用于中等以上和高硬度石料，通過軋臼壁向破碎壁運動擠壓物料，使成品粒度更均勻，同時結構進行了簡化設計，易于維護調整，采用了液壓清腔系統，減少了停機時間，且每種規格的破碎機腔型多，用戶可根據不同需要，選擇不同腔型，以更好的適應用戶需要，同時液壓馬達調整排料口、使操作更方便。

圓錐破碎機圖片

03一次成型設備

①：錘式破碎機

型號示例?：

PC400×300、PC800×600、PC1000×1000、PCZ1308、PCZ1615等（產量3-3000t/h）

特點?：適用于中等硬度及脆性礦石，通過可調節活動襯板及物料自流槽設計，一次破碎成型，不再需二段破碎過程，粗、中、細碎的自由轉換，縮減工藝流程、提升作業量，可按要求調整蓖條間隙，改變了出料粒度，成品率高、均勻，加上自流槽設計，避免重復破碎，產粉量小，同時配備液壓抽錘軸裝置，方便更換錘頭和錘軸，更加省時省力。

錘式破碎機圖片

破碎設備型號規格一覽表

顎式破碎機型號規格：

型號	進料口尺寸 (mm）	最大進料粒度 (mm)	排料口調整范圍 (mm)	處理能力(t/h)	偏心軸轉速(r/min)	電機功率 (kw)	外形尺寸（長×寬×高） (mm)
PE 150×250	150×250	125	10-40	1-3	268	4P 5.5	760×700×860
PE 200×300	200×300	180	15-50	2-6	260	4P 7.5	915×780×990
PE 200×350	200×350	180	18-60	3-10	276	4P 11	1000×914×1112
PE 250×400	250×400	210	20-70	5-21	300	6P 15	1100×1032×1285
PE 400×600	400×600	340	40-100	16-64	270	6P 30	1623×1736×1615
PE 500×750	500×750	425	50-100	40-110	268	6P 55	1920×1850×1920
PE 600×750	600×750	500	150-200	80-240	268	6P 55	2020×1850×1920
PE 600×900	600×900	500	65-160	50-160	254	6P 55	2530×1900×2340
PE 750×1060	750×1060	630	80-180	110-320	245	8P 110	2680×2380×2785
PE 900×1200	900×1200	750	100-200	220-380	208	8P 110	3470×2876×3330
PE 1200×1500	1200×1500	1020	150-350	400-1000	180	8P 160-245	4850×3220×3680
PE 1500×1800	1500×1800	1200	220-350	500-1200	180	8P 280-380	5160×3660×4248
PEX 150×750	150×750	120	18-48	8-25	320	4P 15	1170×1575×1030
PEX 250×750	250×750	210	25-60	13-35	320	6P 22	1550×1730×1470
PEX 250×1000	250×1000	210	25-60	16-52	330	6P 30	1580×2006×1390
PEX 250×1200	250×1200	210	25-60	20-61	330	6P 37	1780×2214×1430
PEX 300×1300	300×1300	250	20-90	16-105	300	6P 55	2210×2320×1723

注：產量根據不同物料，進料粒度等因素其結果將有所不同

反擊式破碎機型號規格：

型號	規格	進料口尺寸	最大進料粒度	處理能力（t/h）	電機功率	外形尺寸（長×寬×高）（mm）
PF-1007	Φ1000×700	400×730	300	30-70	4P 37-45	2330×1660×2300
PF-1010	Φ1000×1050	400×1080	350	50-90	4P 45-55	2370×1700×2390
PF-1210	Φ1250×1050	400×1080	350	70-130	6P 110	2680×2160×2800
PF-1214	Φ1250×1400	400×1430	350	80-180	6P 132	2650×2460×2800
PF-1315	Φ1320×1500	860×1520	500	100-280	6P 200	3180×2720×3120
PF-1320	Φ1300×2000	993×2000	500	140-380	6P 250	3220×3100×3120
PF-1520	Φ1500×2000	830×2040	700	200-550	4P 315-400	3959×3564×3330
PF-1820	Φ1800×2000	1260×2040	800	300-800	6P 630-710	4400×3866×4009

圓錐破碎機型號規格：

型號	腔型	破碎錐大端直徑	給料口尺寸	最大給料尺寸	排料口調整范圍	處理能力（t/h）	電機功率	主機重量
HPM200	C1	900	185	145	22	160~250	160	11
	C2		125	100	18	145~250
	C3		95	75	14	120~250
	F1		76	60	12	108~210
	F2		54	45	10	81~210

HPM300	C1	1100	235	190	26	230~445	220	20
	C2		211	170	20	200~445
	C3		150	120	16	180~445
	C4		107	85	14	160~220
	F1		53	40	12	140~220

HPM400	C1	1400	299	240	35	270~630	315	27
	C2		252	200	25	252~630
	C3		198	160	25	243~630
	C4		111	190	18	210~630
	F1		92	75	15	162~370
	F2		52	40	13	126~370
HPM500	C1	1500	335	270	38	365~790	400	40
	C2		286	230	30	328~790
	C3		204	165	22	280~790
	C4		133	105	20	202~450
	F1		95	75	16	175~450
	F2		52	42	8	158~450
HPM650	C1		328	262	30	386~790	500
	C2		279	225	25	348~790
	C3		196	175	20	300~790
	F1		106	85	13	280~530
	F2		52	42	9	220~530

HPM800	C1	2000	353	280	38	616~1100	630	70
	C2		297	240	38	522~1100
	C3		267	214	25	495~1100
	C4		219	175	22	380~1100
	F1		155	125	20	328~730
	F2		92	75	16	270~730

注：產量根據不同物料，進料粒度等因素其結果將有所不同

錘式破碎機型號規格：

型號	轉子直徑×長度 (mm)	進料口（長×寬）(mm)	最佳進料粒度 (mm)	處理能力(t/h)	電機功率 (kw)	外形尺寸長×寬×高 (mm)
PCZ1308	Φ1330×790	870×780	≤380	60-160	132	2880×2130×2390
PCZ1410	Φ1400×1000	1060×740	≤450	80-210	2×90(160)	2830×2100×2485
PCZ1610	Φ1600×1000	1090×930	≤480	100-230	2×132	3370×2415×2750
PCZ1612	Φ1600×1200	1340×1140	≤500	120-350	2×160	3370×2613×2750
PCZ1615	Φ1600×1500	1570×1140	≤550	200-550	2×200	3370×2925×2750
PCZ1716	Φ1700×1600	1420×1200	≤600	400-850	2×250	3520×3000×3210
PCZ1720	Φ1700×2000	2030×1200	≤650	500-1000	2×400	3670×3390×3330
PCZ1920	Φ1900×2000	1980×1210	≤750	800-1500	2×500	4490×3910×3600
PCZ2225	Φ2200×2500	2530×1610	≤1000	1500-3000	1250	4890×5010×4560

注：產量根據不同物料，進料粒度等因素其結果將有所不同

以上是一部分破碎設備型號規格，歡迎在線咨詢了解更多，有產品經理幫助選型，因?yàn)樗幚硎系挠捕取⒖箟簭?qiáng)度、粒度大小等特性各異，同時每位用戶對產量、出料粒度、預算范圍以及場地條件等需求也有所不同，所以需結合實際情況進行選擇。
